OptiX OSN3500主要應用于城域傳輸網中的匯聚層和骨干層，可與WDM設備、Metro系列設備對接組網，網絡應用靈活。與OptiX OSN3500、OptiX OSN2500、OptiX OSN1500、OptiX OSN500、OptiX OSN550等光傳輸設備混合組網，可以實現從骨干層、匯聚層到接入層的全系列解決方案。

華為OSN3500設備主要將電力行業的視頻、調度電話、RTU等業務分層進行傳輸?shù)娇刂浦行?。接入層通常為OptiX OSN1500或OptiX OSN500/OSN550設備；核心層通常為OptiX OSN3500/OSN7500設備。

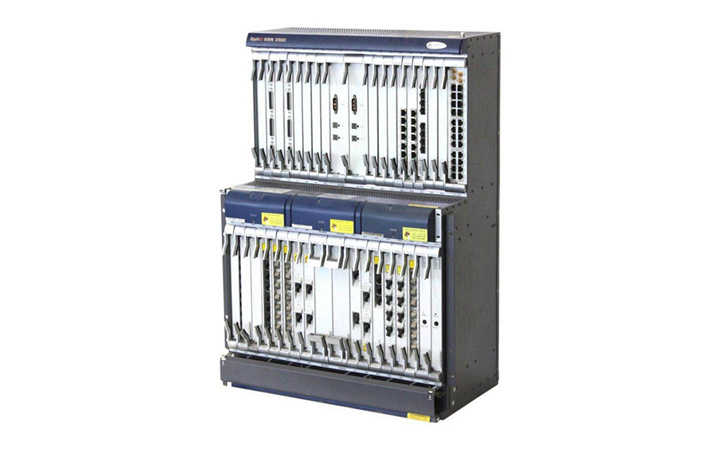

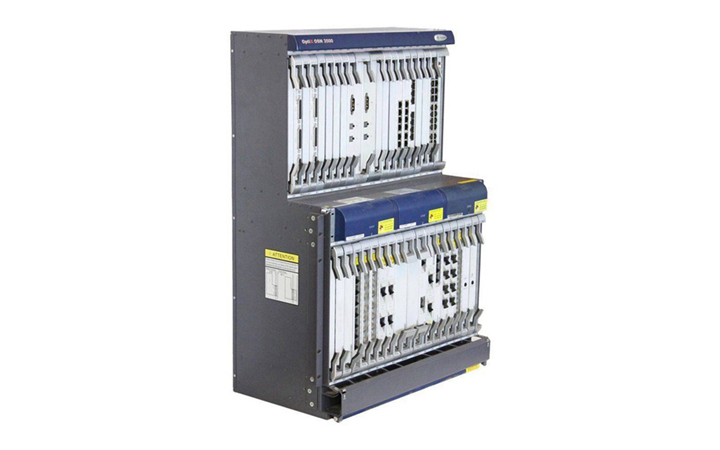

設備結構

OptiX OSN3500子架采用雙層子架結構，分為接口板區、處理板區、風扇區和走線區。

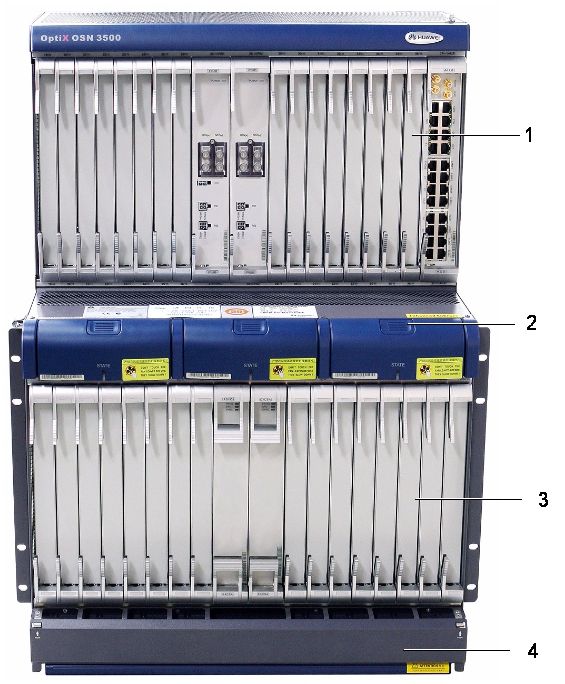

OptiX OSN3500子架結構如圖1所示。

圖1 OptiX OSN3500子架結構圖

各部分功能如下：

接口板區：安插OptiX OSN3500的各種接口板。

風扇區：安插3個風扇模塊，為設備提供散熱。

處理板區：安插OptiX OSN3500的各種處理板。

走線區：用于布放子架尾纖。

說明：
接口板，又稱出線板、轉接板，提供光或電信號的物理接口，用于將光或電信號接入到對應的處理板。

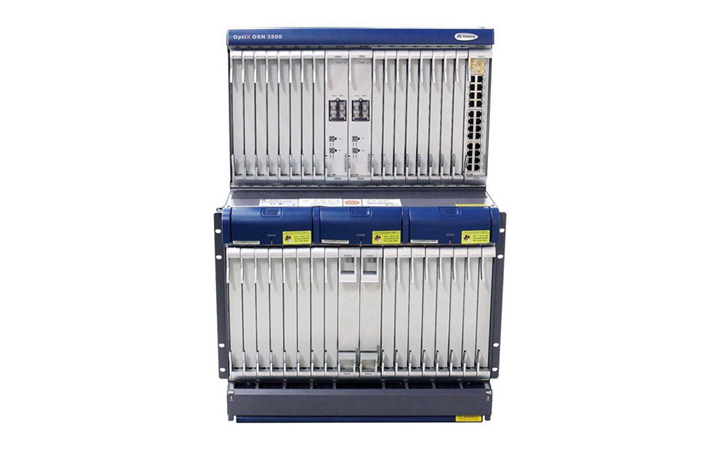

槽位分配

華為OSN3500子架分為上、下兩層，上層主要為接口板槽位區，共有19個槽位，下層主要為處理板槽位區，共有18個槽位。

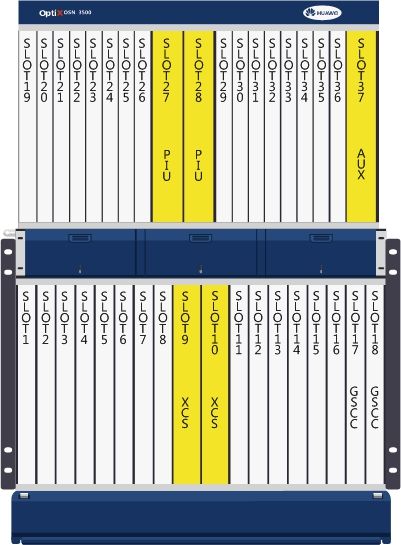

華為OSN3500單槽位的位置如圖2所示。

圖2 華為OSN3500子架的單槽位分配圖

華為OSN3500的單板槽位分配：

業務接口板槽位：slot 19～26和slot 29～36

業務處理板槽位：slot 1～8和slot 11～17

交叉和時鐘板槽位：slot 9～10

系統控制和通信板槽位：slot 17～18，其中slot 17也可以作為處理板槽位

電源接口板槽位：slot 27～28

輔助接口板槽位：slot 37

風扇槽位：slot 38～40

處理板槽位和出線板槽位的對應關系

出線板槽位和處理板槽位的對應關系如表1所示。

常用配置

OSN3500設備常用配置：SSNESUBRACK增強型子架、SSN4GSCC系統控制與通信板SSN1AUX;系統輔助接口板及SSN1PIUB電源接口板為必配件；SSN1SXCSA超級交叉時鐘板和SSN1GXCSA交叉時鐘板必須選擇配置其一。OSN3500設備業務選配單板有STM-64光接口板，如：SL16、SLD16、SLQ16、SF16、SLQ1等；STM-64光接口板，如SL64、SLD64、SF64等；STM-4光接口板，如：SL4、SLQA、SLD4等；STM-1光接口板，如：SLT1、SLO1等。其他PDH板、以太網交換板、以太網透傳板等其他輔助功能板。

物理特性

OSN3500電源可接入-48V DC；安裝方式：ETSI 300mm深機柜、ETSI 600mm深機柜；

OSN3500子架尺寸為730mm(高)×496mm(寬)×295mm(深)；重35kg；典型功耗為400W。
