華為OSN3500智能光傳輸設備是華為開發的新一代智能光傳輸設備，采用統一交換架構，即可做為基于MPLS/MPLS-TP技術的分組設備和TDM設備使用；配合華為其他設備，OSN3500支持不同組網應用，純分組模式應用、混合組網應用（分組模式和TDM模式疊加組網）和純TDM模式應用，實現數據業務和傳統SDH業務的最佳處理。OSN3500實現了在同一個平臺上高效地傳送語音和數據業務。

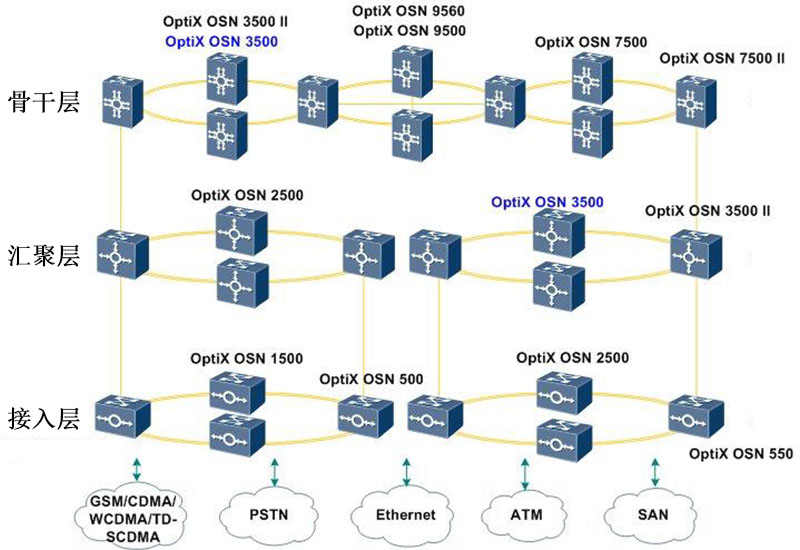

網絡應用

OptiX OSN3500主要應用于城域傳輸網中的匯聚層和骨干層，組網情況如下：

1、TDM組網下，可與OptiX OSN9560、OptiX OSN9500、OptiX OSN7500II、OptiX OSN7500、OptiX OSN3500II、OptiX OSN2500、OptiX OSN1500、OptiX OSN500、OptiX OSN550等多種光傳輸設備混合組網，優化運營商投資。

2、在分組交換技術的支撐下，能夠和OptiX OSN7500II、OptiX OSN7500、OptiX OSN1500、OptiX OSN500、OptiX OSN550、OptiX PTN910、OptiX PTN950、OptiX PTN1900、OptiX PTN3900、OptiX RTN900等設備共同組建分組數據傳送網，滿足網絡IP業務承載需求。

3、可與WDM設備、Metro系列設備對接組網，網絡應用靈活。

4、持從網絡側穿越第三方的二層網絡，實現端到端配置與管理。

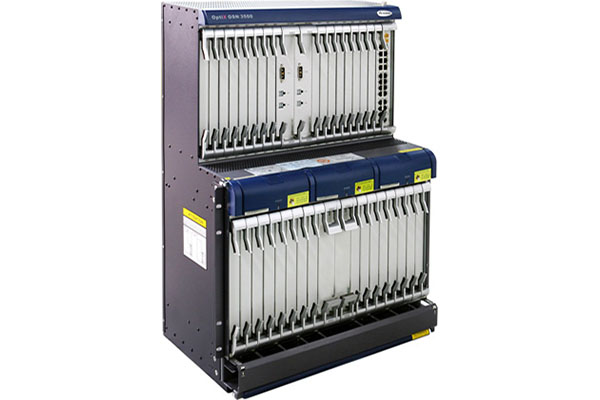

華為OSN3500設備特征

1、OSN3500是STM-64 MSTP設備

2、子架尺寸：498（寬）X287（深）X700mm（高）

3、可裝入300深ETSI機柜，2200mm機柜可裝入兩個子架

4、根據交叉板規格不同，分為配置I(40G容量）和配置II（80G容量），滿足不同容量網絡需求。

5、業務槽位豐富，最多支持15個業務處理板槽位。

6、支路業務上下能力強，有16個支路接口板槽位，單子架上下504個2M、32個E4、48個E3/DS3提供STM-1/4/16/64的群路速率

7、豐富的業務接口，E1/T1、E3/T3、E4、STM-1(E)、STM-1/4/16/64、FE、GE、ATM、SAN、內置WDM

8、支持擴展機框上下額外業務,與主機框通過電纜連接，降低成本(R2)

華為OSN3500智能MSTP特性

1、10G/2.5G智能光傳送系統

2、靈活的智能特性：端到端的業務自動配置、SLA服務、流量工程.

3、大容量交叉與調度： 具有512×512 VC-4(80G)交叉，20G的 VC12交叉或等效的VC3交叉能力。

4、強大的組網和完善的保護：支持Mesh組網、2/4纖MSP、SNCP、線性1+1/1:N，單子架可實現STM-64四纖環或2×STM-64二纖環或2×STM-16四纖環或4×STM-16二纖環。所有支路板支持TPS保護；支持交叉,時鐘,主控,電源的1+1設備級保護。

5、豐富的業務接入:支持STM-1（O/E）、支持STM-4/16/64標準或級聯業務；支持E1/E3/DS3/E4，單子架最大支持504路E1或48路E3/DS3或32路E4；支持FE、GE業務，單子架最大支持92路FE或28路GE；支持ATM的155/622業務。

6、高集成度:單子架最大15個業務板位，16個接口板位;標準2.2m機柜能放置2個子架。

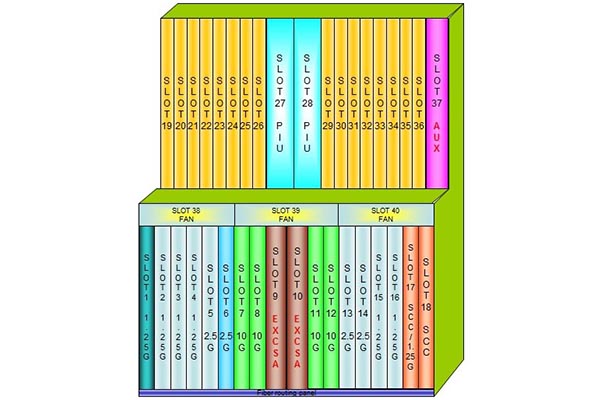

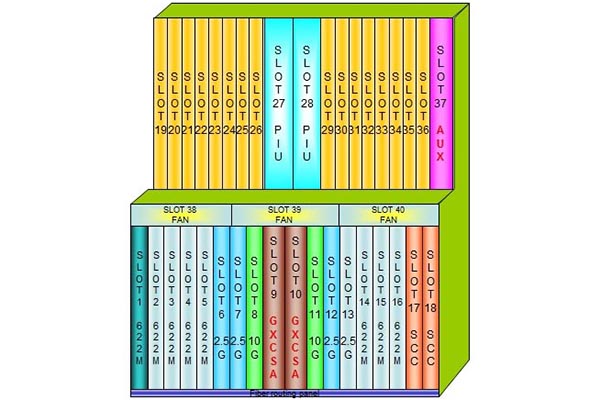

華為OSN3500系統配置Ⅰ

1、系統支持2個STM-64槽位， 4個STM-16槽位，8個STM-4槽位

2、系統為STM-16多ADM配置，單系統可支持3個2.5G 2纖復用段環

3、具備低階業務調度和直接上下2M功能

4、可以平滑升級為多STM-64系統：可以通過更換交叉板，升級為配置II

5、交叉板支持256×256 VC4（40G）， 96×96 VC3（5G）/2016×2016 （5G）VC12無阻塞交叉

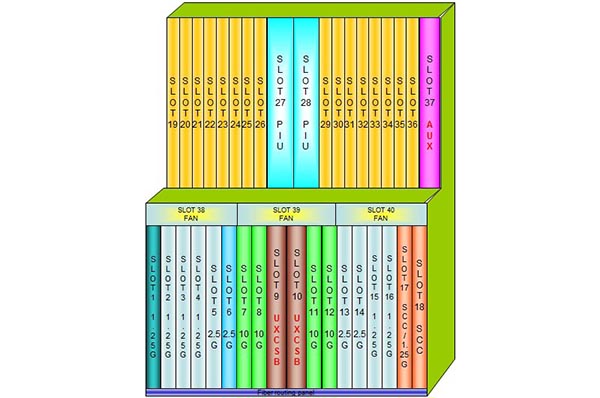

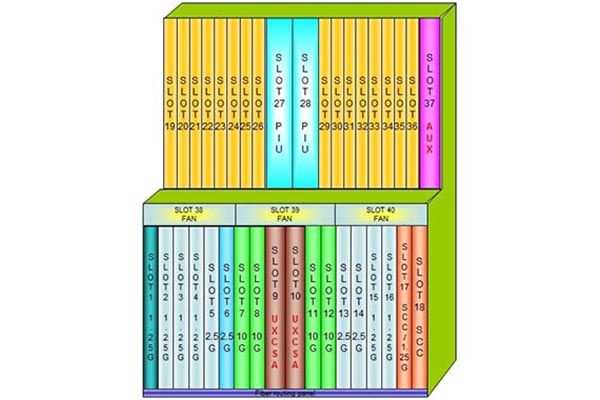

華為OSN3500系統配置Ⅱ

1、系統為STM-64多ADM配置，可同時支持一個STM-64四纖環和一個2.5G四纖環

2、具備低階業務調度和直接上下2M功能

3、交叉板支持512×512 VC4（80G），96×96 VC3 （5G）/2016×2016 VC12（5G）交叉能力

4、低階調度可平滑升級到8064×8064 VC12/VC3（20G）

5、系統支持4個STM-64槽位，4個STM-16槽位，7個1.25G槽位

注：配置80G交叉板時，17槽位也可以插業務單板

華為OSN3500系統配置 III

1、系統為STM-64多ADM配置，可同時支持一個STM-64四纖環和一個2.5G四纖環

2、具備低階業務調度和直接上下2M功能

3、交叉板支持512×512 VC4（80G），384×384 VC3 （20G）/ 8064×8064 VC12（20G）交叉能力

4、系統支持4個STM-64槽位，4個STM-16槽位，7個1.25G槽位

注：配置60G交叉板時，17槽位也可以插業務單板

華為OSN3500系統配置IV

1、系統為STM-64多ADM配置，可同時支持一個STM-64四纖環和一個2.5G四纖環

2、具備低階業務調度和直接上下2M功能

3、交叉板支持512×512 VC4（80G），384×384 VC3 （20G）/ 8064×8064 VC12（20G）交叉能力

4、系統支持4個STM-64槽位，4個STM-16槽位，7個1.25G槽位

5、帶1.25G的擴展子架，增加8×63個E1/T1的接入能力

注：配置60G交叉板時，17槽位也可以插業務單板

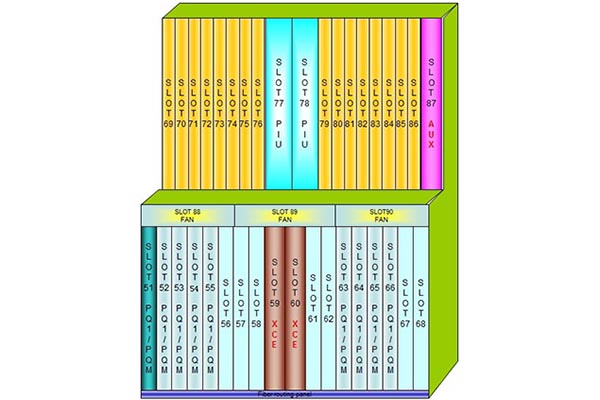

華為OSN3500系統配置“擴展子架” V

1、具備低階業務調度和直接上下2M功能

2、提供1：8的TPS保護

3、完成17×17 VC4/ 51×51 VC3/1071×1071 VC12無阻塞全交叉

4、17個 VC4的TUPP功能

5、帶一個擴展子架可上下504個E1/T1

6、交叉1+1熱備份

7、AUX上的J9需要短接，對應的板位號需要加上50

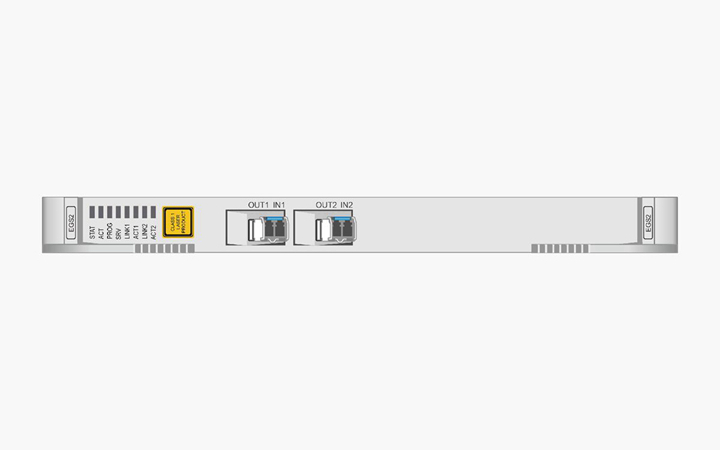

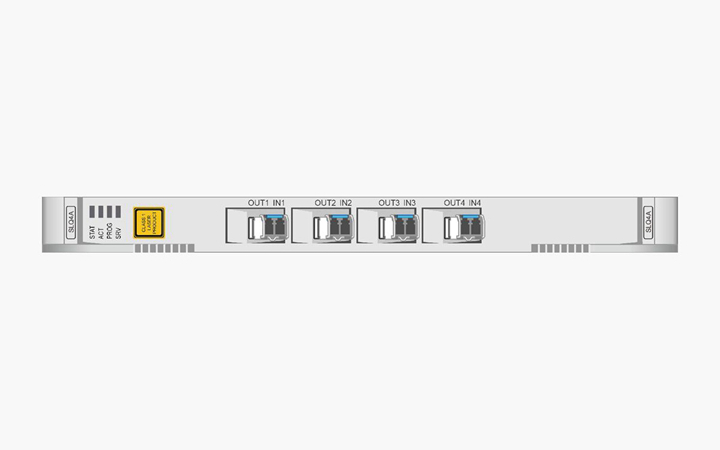

OptiX OSN3500設備常用單板與功能表

模塊可根據需要選擇

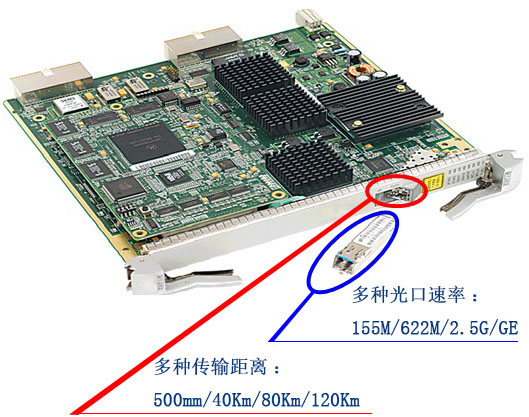

靈活配置的可插拔光模塊，各種光模塊型號可根據需要選擇。降低用戶首期投資成本、在業務發展中靈活追加配置。數據業務光模塊也可熱插拔，GE光模塊多種規格，滿足組網需要。

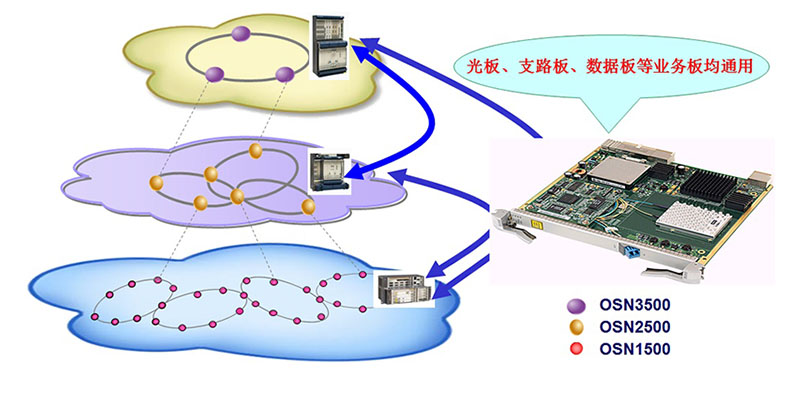

業務板件全兼容

OptiX OSN7500、OSN3500、OSN2500、OSN1500、光板、支路板、數據板等業務板均兼容通用，方便維護，并減少了備板備件的投入。

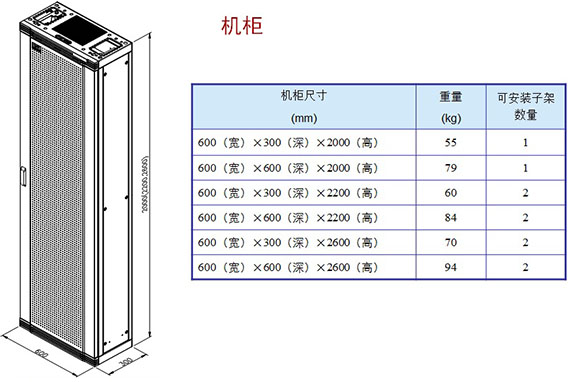

OptiX OSN 3500的機柜尺寸參數
