槽位分配

OptiX OSN2500子架為單層結構，左右兩邊為出線板槽位區，共有8個槽位。中間為處理板槽位區，共有10個槽位。

OptiX OSN2500各槽位的位置如圖1所示。

華為OSN2500子架支持槽位拆分，可以將slot 5，slot 6和slot 7三個槽位分別拆分為兩個小槽位。

圖1 華為OSN2500子架的槽位分配圖（槽位拆分前）

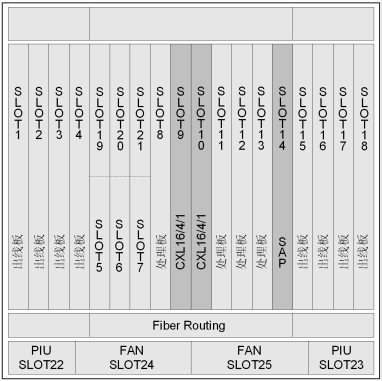

拆分后各槽位的位置如圖2所示。

圖2 華為OSN2500子架的槽位分配圖（槽位拆分后）

出線板槽位區

出線板槽位：slot 1～4和slot 15～18

處理板槽位區

槽位拆分前處理板槽位：slot 5～8和slot 11～13

槽位拆分后處理板槽位：slot 5～8、slot 11～13和slot 19～21

線路、主控、交叉與時鐘合一板槽位：slot 9～10

系統輔助處理板槽位：slot 14

注意

槽位是否處理為拆分，在出廠時已經完成。禁止自行槽位拆分操作。

其它槽位

SEI輔助接口板：擴展信號接口板區

電源接口板槽位：slot 22～23

風扇單元槽位：slot 24～25

處理板槽位和出線板槽位的對應關系

出線板槽位和處理板槽位的對應關系如表1所示。
