OSN1500B產品外觀,華為OSN1500B系統規格

發布人：華訊佳更新時間：2024-01-22 點擊數：

表1 華為OSN1500產品外觀圖和規格
指標		描述

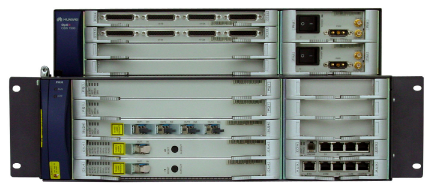

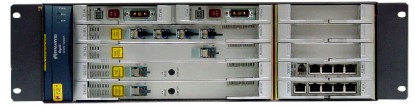

產品外觀		OptiX OSN1500A： OptiX OSN1500B：
外形尺寸		OptiX OSN1500A：444（寬）x262（深）x131（高） OptiX OSN1500C：444（寬）x263（深）x221（高）
可插放業務板的槽位數		OptiX OSN1500A：包含slot 2～9，slot 12～13共10個處理板槽位 OptiX OSN1500C：包含slot 1～9，slot 11～13共12個處理板槽位，slot 14～17共4個接口板槽位
設備容量	分組	8Gbit/s的分組容量
設備容量	TDM	60Gbit/s高階容量，20Gbit/s低階容量
支持的業務類型		SDH、PDH、ATM、CES、以太網、PCM、SAN、視頻及其他
網絡拓?fù)?/p>		點到點、鏈形、星型、環形、環帶鏈、環相交、環相切
備份和保護	網絡級保護（分組）	Tunnel 1:1/1+1 APS、PW 1:1/1+1 APS、LPT
	網絡級保護（TDM）	SDH保護：子網連接保護、線性復用段保護、環形復用段保護、DNI保護、E1 SNCP、共享光纖虛擬路徑保護、復用段共享光路保護 EoS保護：LCAS、LPT、STP/RSTP、MSTP、RPR保護、VP-Ring/VC-Ring保護
	設備級保護	分組：LAG TDM：TPS、BPS、PPS、LAG、DLAG 交叉、時鐘和主控單元的1+1熱備份電源輸入單元1+1熱備份單板+3.3V電源1:N保護 智能風扇異常情況下的單板保護方式
維護	MPLS OAM	支持CV、FFD、BDI、FDI、Ping、Traceroute
	ETH OAM（分組）	以太網業務OAM：支持CC、LB、LT、LM（僅支持單端LM）、DM（僅支持Two-way DM）以太網端口OAM：支持OAM自動發現、鏈路性能監控、遠端環回、故障檢測、自環檢測
	ETH OAM（TDM）	以太網業務OAM：支持CC、LB、LT、OAM_Ping 以太網端口OAM：支持OAM自動發現、鏈路性能監控、遠端環回、故障檢測、自環檢測
同步	分組	物理層時鐘（SDH）同步以太 CES ACR
同步	TDM	物理層時鐘（SDH）
DCN	帶外DCN	支持HWECC、IP over DCC、OSI over DCC
DCN	帶內DCN	支持HWECC、IP
標準工作電壓		如果輸入電源的標準電壓為–48V，電源電壓在–38.4V～–57.6V之間如果輸入電源的標準電壓為–60V，電源電壓在–48V～–72V之間
安裝方式		ETSI機柜、19英寸機柜、壁掛式安裝、桌面安裝
設備運行環境	子架溫度	長期：0℃～45℃ 短期：-5℃～55℃
設備運行環境	子架相對濕度	長期：5%～85% 短期：5%～95%
可靠性指標	系統可用度	0.999997671
	MTTR（系統平均修復時間）	1小時
	MTBF（系統平均故障間隔時間）	華為OSN1500A/1500B：49.02年華為OSN1500C：49.02年
